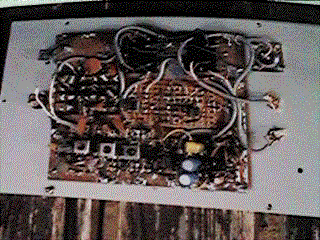

21MHz DSB transceiver.. .. 21dsbph.gif
In these days cycle 22 becomes stronger day by day. I want to make QSO in 21MHz like the cycle 21, about 6 years ago. I made simple DSB( double side band) transceiver. One of my friend made the same rig and completed it. Therefore I think that this page has good re-productivity.

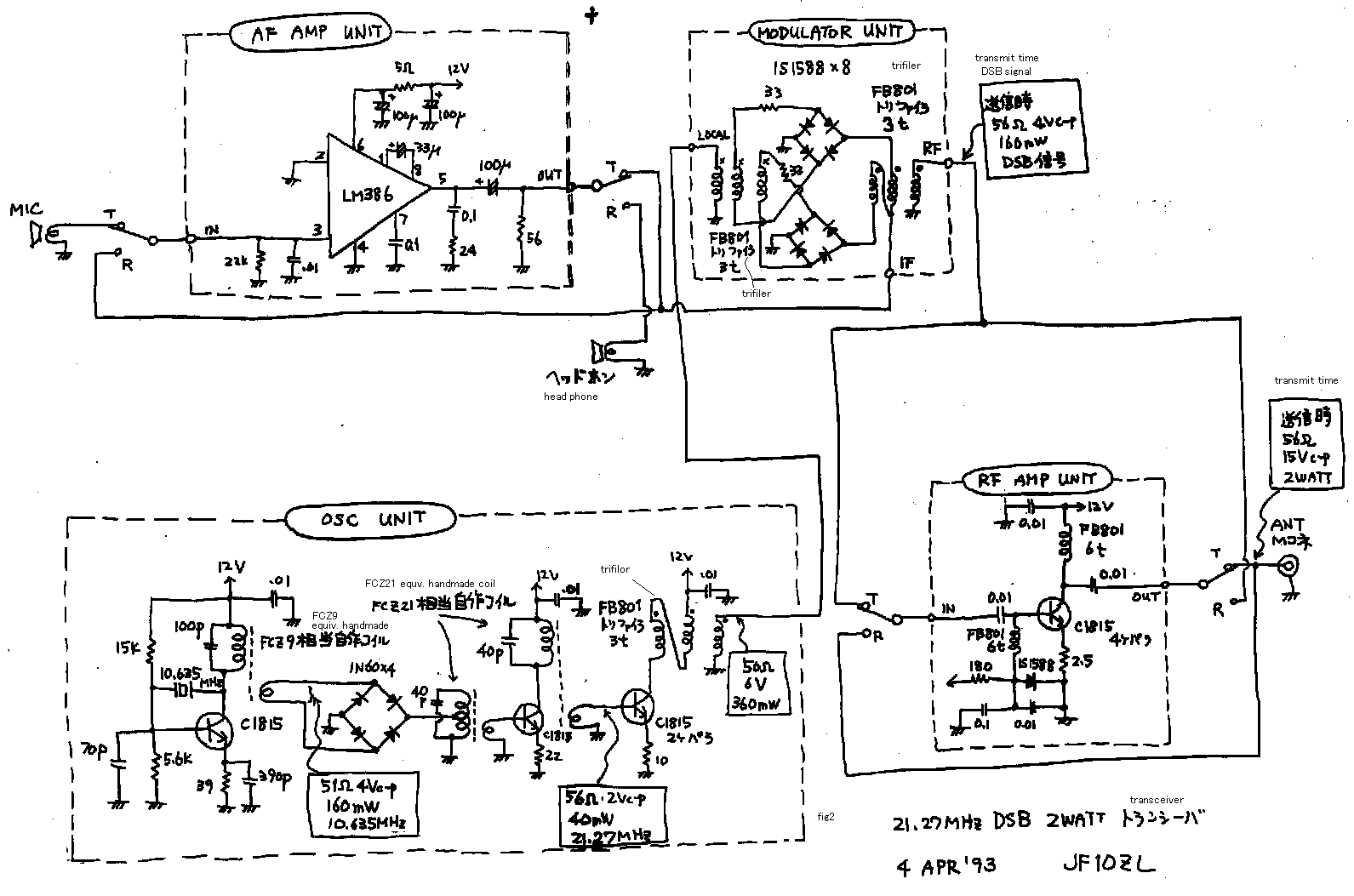

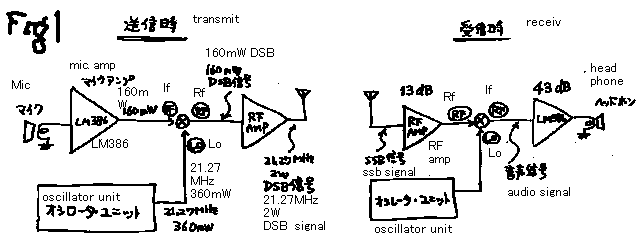

See fig1! There is the DBM(double balanced mixer) on the center of this circuit. In transmitting time, the audio signal is injected on the If port of DBM. The 21MHz CW signal is injected on the Lo port of DBM. Therefore the DSB signal is producted on the Rf port of DBM. In this machine, the DBM is constructed as the high level type. And it is drived with 360mW CW. Therfore it can porduct 160mW DSB signal directly. Therefore I can product 2W signal with only single stage Rf amplifire.
I will explain about receiving time. In the receiving time , the DBM works as demodulator. The Rf signal injected on the Rf port of DBM exchanged to the audio signal by DBM. And it is amplified by the audio AMP.

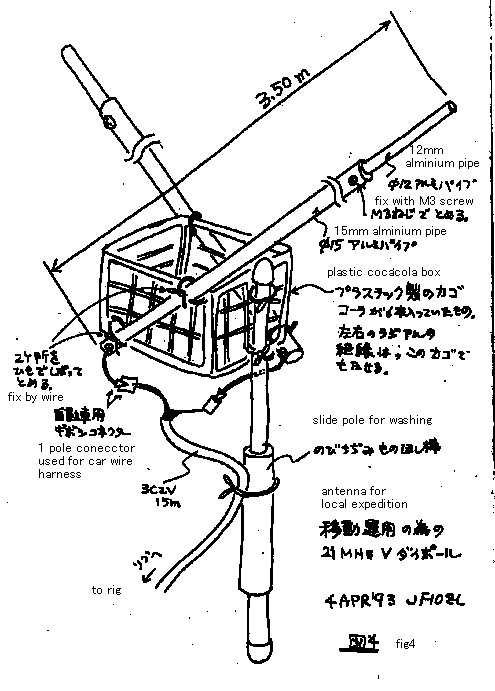

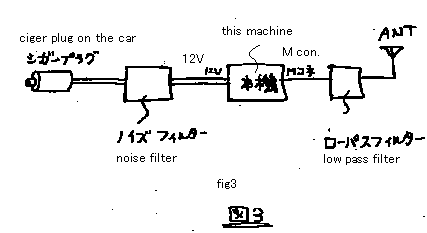

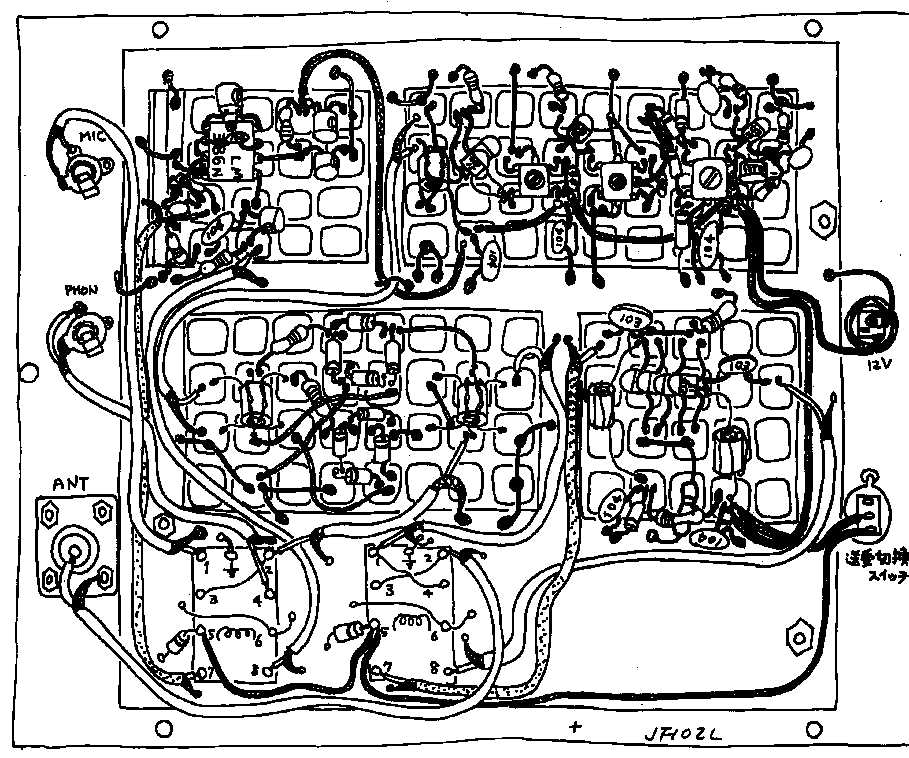

I used this machine(gear) on the local hill on my car. Then I used this machine with a noise filter and low pass filter. See fig 3! See fig 4! I made a special portable antenna. I can build it with 5 minutes. I made several QSO with SSB stations by this machine.

21MHz DSB トランシーバー.. ..
近頃,サイクル22 は,日毎に強くなっています.早く、約6 年前のサイクル21 のように、21MHzで国内やアメリカとQSO をしたいものです.私は,シンプルなDSB ( 両側帯波) トランシーバーを作りました.私の友人は,同じリグを作って,それを完成しました.それゆえに,このページの作品は再生産性が保証されています.
fig1 を見て下さい! 中央にDBM ( ダブルバランスドミキサー) が,あります.送信時には,オーディオシグナルが,そのIfポートに注入されます.21MHz CW シグナルは,DBM のLoポートに注入されています.それゆえに,DSB シグナルが,DBM のRf ポートに発生します.このマシンでは,DBMに,高レベル型のDBMが使われています.そして,それは,360mW CW で駆動されています.それで,それは160mW のDSB 信号を直接に作る事が出来ます.モジュレーターが160mWもの出力を発生するので,たった1段の高周波増幅器の後で2W の送信信号が送信出来ます.
受信時について説明します.受信時には,DBM は,復調器として働きます.高周波シグナルが,DBM のRfポートに注入されます,その信号は、DBMによって、オーディオに復調されます.そして,それは,オーディオのアンプによって増幅されます.
私は,私の車で近所の丘に登ってこのマシン( ギア) を使いました.その時,ノイズフィルターやローパスフィルターをこの機械につないで使いました.図3 と4を見て下さい! 私は,ポータブルな空中線も自作しました.そのアンテナは5分間で設置することができます.これでもって何局かのSSB局と、QSOできました.
