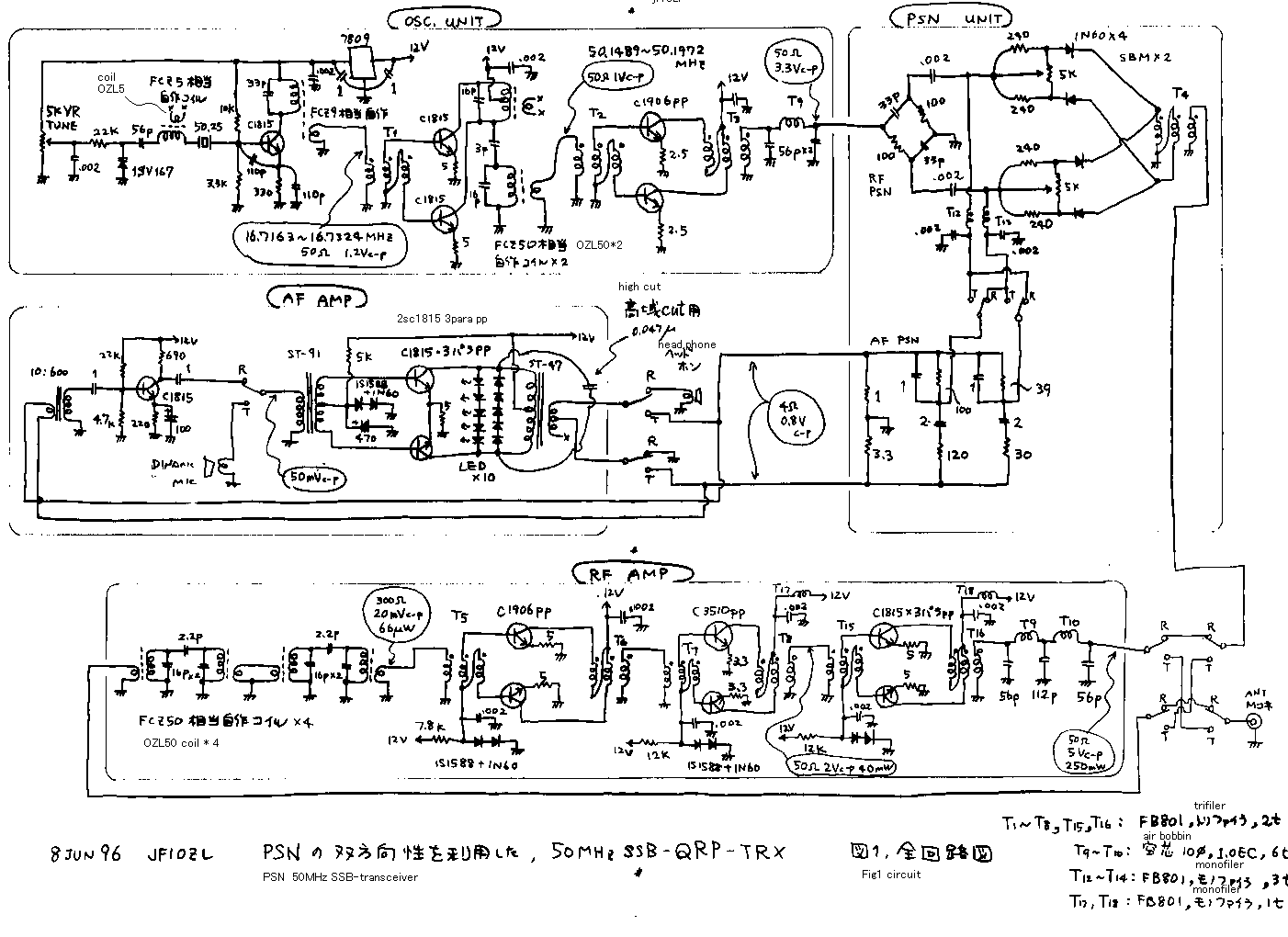

50MHzPSN-TRX

This transceiver is very unique. This transceiver uses the phase sift network.
1. Audio phase sift network is made by low impedance, and it drives the balanced network direct.

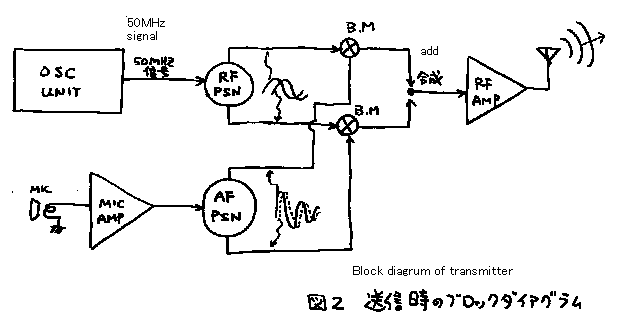

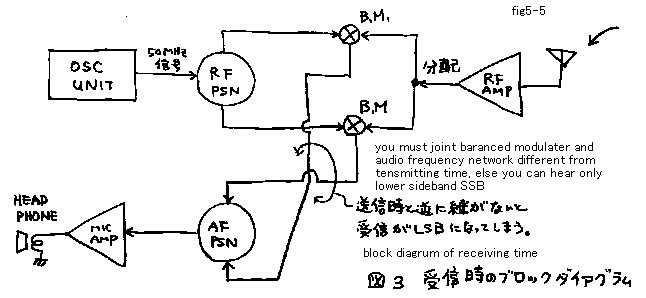

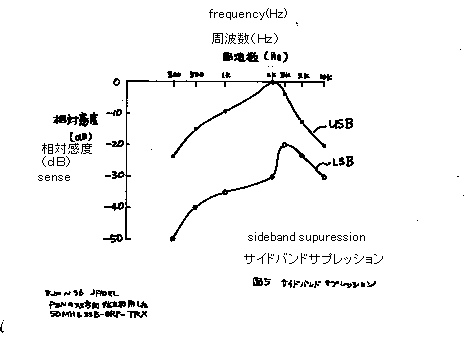

2. Phase sift network is used not only in its transmitting phase but also in its receiving phase.
3. This transceiver does not need crystal filter. It is made by capacitor and resister.
4. I made 10 QSO's by this machine.

If you can watch a back number, please see the “Ham radio Oct 1976 by WB9CYY Don Lawson”. It describes about the receiving action of the PSN network. “This sentence is added on 2 may 98".

とても独特なトランシーバー，50MHz PSN - TRX

このトランシーバーは，フェーズシフトネットワークを使っています．
1. オーディオネットワークは，低インピーダンスで構成されているので、直接にバランスドモジュレータを駆動できます．
2. ＰＳＮネットワークは，送信時でだけでなく，受信時にも使われています．
3. このトランシーバーは，水晶フィルターを必要としません．ＳＳＢ信号は，コンデンサーと抵抗で作られます．
4．私は，この機械で、１０局とQSOしました．

もし、ＣＱ誌のバックナンバー（もちろん日本のＣＱ誌）をご覧になれるなら、１９７７．４月号ｐ．２５７をご覧ください。ＰＳＮの受信時の使用に関して説明されています。（この文章は９８年５月２日に追加されました）。
