4.I4.IC regulator ph4.gif

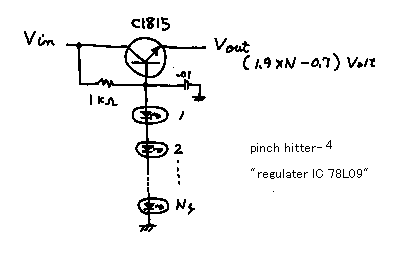

7809 or 7805 series IC regulator is very useful. They can reduce the noise coming from the power supply. And they separate the each block of circuit in a transmitter. And so, the more we use the regulator the stabler the transmitter becomes. For example, I use 78L05 for the oscillator. And, I use the 78L08 for the driver. And, I use the 78L12 for the final. when you lost your stock of them, you can make them by transistor and LED. The output voltage is calculated by Vout=(1.9*N-0.7) volts [N=number of the LED].

4.ICレギュレーター
7809 - 7805 シリーズIC レギュレーターは,とても役に立ちます.それらは,電源のノイズを少なくすることができます.そしてまた,それらは,送信機の回路でそれぞれのブロックの電源を分離します.そして,レギュレーターICを多く使えば使うほど,送信機は安定な動作をする様になります。たとえば,私は,オシレーター部の電源に78L05 を使いました.そして,ドライバー部の電源として78L08 を使いました.そして,ファイナル部の電源として78L12 を使いました. あなたが,それら78シリーズの在庫を切らしてしまった時には,トランジスターとLEDで作ることができます.出力ボルト数は,Vout = ( 1.9 * N-0.7 ) ボルトと計算されます[Nは LED の数]
