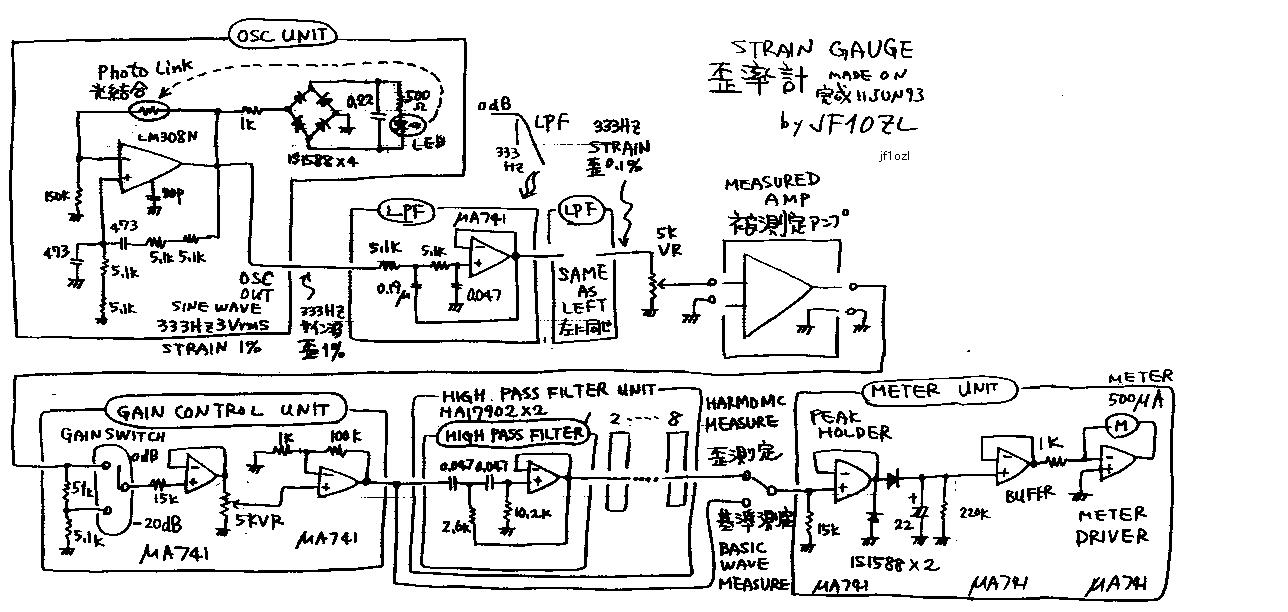

I am not an audio mania. But as a radio amateur, I have made some type of audio AMP's. Many textbook said to me that negative feedback reduces a distortion of audio AMP. One day, I wanted to confirm it. I went to the city named AKIHABARA and I wanted to buy the distortion meter. But it cost $1000's. Therefore I decided to make it by myself. See fig 1! That is all the circuit of my distortion meter. Oscillator unit must product the sign wave as pure as possible. This is constructed by the Wien oscillator ( I have visited Wien about 10 years ago as my honeymoon. That is very beautiful city! Ich habe nach Muenchen bezuchen, sher shoen Stadt! ). The gain of it is controlled by photo resister. It products 333Hz signal. this signal is purelified by two stage low pass filter. And it is inserted to the measured AMP. The gain control unit works only as a adjustable attenuator. And the basic wave of 333Hz is omitted by the eight stage high pass filter. After that the harmonic power of the 333Hz is selected. The meter unit displays the strength of this harmonic power. A switch is used to compare the harmonic power with the basic signal.

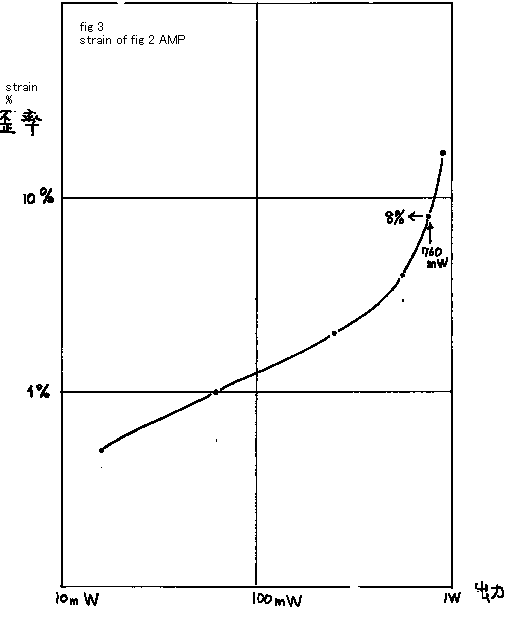

See fig 2! I made a sample AMP. The distortion of this AMP increase as the output power of it.

歪みゲージ

私は,オーディオマニアではありませんが、アマチュア無線家として、いくつかのオーディオアンプを作ってきました.多くの教科書に,「負帰還は,オーディオのアンプの歪みを少なくする」と、書いてあります.ある日、それを自分の目で確認てみたくなりました.そこで、秋葉原に行って,歪み測定器を買おうとしました.しかし,それは,何十万円もしました。それで,作る事に決めました.図1 を見て下さい! それは,私の作った歪み測定器の全回路図です.オシレーターユニットは,できるだけ純粋なサイン波形の発生をしなくてはいけません.これは,ウイーンブリッジオシレーターによって構成されています.その増幅器の利得は,フォトレジスターによってコントロールされています.それは,333Hz信号を送り出します.このシグナルは,2段のローパスフィルターによってさらに歪みの少ない信号になります.そして,それは,被測定アンプに注入されます.利得調節部は,可変アッテネーターとして動作します.そして、非測定増幅器から出てきた信号の内、333Hz の基本波の波形は,8 個のハイパスフィルターによって省かれて、高調波パワーのみが,選びだされます.メーターユニットは,この高調波パワーの強さを表示します.スイッチは,高調波パワーと基本的を切り替えて比較するために使われています.図2 を見て下さい! サンプル増幅器を作って、その出力パワーとアンプの歪みを計ってみました.


.......in this figure "distortion meter" is indicated as "strain gauge" it indicates you that "I am mechanical engineer".
