How to make OZL-coils

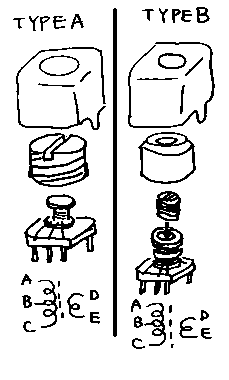

Japanese handmaders can understand that OZL-series coils is handmaded FCZ-series coils. But foreign people cannot understand it. Therefore I will show you how to make it. Type A is used for HF(3.5MHz to 10MHz). Type A is made by rewinding from the coil used in 80MHz FM radio as IF-coils. Type B is used for UHF(14MHz to 144MHz). Type B is made by rewinding from the coil used in 80MHz FM radio as RF-coils. The turns and center frequency is as follows. But you must adjust the capacitor about 30% in order to tune the correct frequency. You can use FCZ series instead of OZL series. But I receibved the letter from JH1FCZ that he make no guarantee for my projects. Of cause it is your responsibility to make your original coils.

How to make OZL-dash series coils
On OZL series ,winding turn of second winding(d-e) is about 30% of first winding (a-c).
In order to get more high Q coils, I deveropped OZL dash series.
On OZL dash series ,winding turn of second winding(d-e) is about 15% of first winding (a-c).
For example the second turn of OZL 1.9 dash is only 6 turns.

OZL - シリーズコイルの作り方
日本の自作家ならば、ＯＺＬコイルってやつはＦＣＺコイルのまねっこだって事は、すぐにわかるでしょう。ＦＭラジオの中間周波のＩＦＴ、つまり１０．７ＭＨｚに同調するタイプなんかで、中身が下の絵のＴＹＰＥ−Ａみたいな形のやつをぶっ壊して、下の巻き数の表の通りに巻き直して、やるとＯＺＬ１．９からＯＺＬ９までのＨＦ用のコイルができます。ＦＭラジオの高周波コイルで中身が下の絵のＴＹＰＥ−Ｂみたいな形のやつを、ぶっ壊してまきなおすと、１４ＭＨｚから１４４ＭＨｚ用の物ができます。ただし、コアの材質やボビンのおおきさなんかが、オリジナルのＦＣＺコイルと違うので、同調を取るためのコンデンサーを、プラマイ３０％程度組み立ててから、動作させながら、調節してください。
また、私のホームページやその他の作品に、ほんとにオリジナルのＦＣＺコイルが出てくる事もおおいですが、それをあなたが、真似して作って、まにか不都合があっても、くれぐいれもＪＨ１ＦＣＺには文句をいわないで、ください。お願いです。

ＯＺＬダッシュコイル
バンドパスフィルターでＯＺＬシリーズよりも高いＱのフィルターを作るために、下の表の２次コイルの巻数の半分にするとよいです。これをＯＺＬダッシュ（改という意味で）と呼ぶ事にします。たといば、ＯＺＬ１．９ダッシュの２次巻き数は６回です。

name	type	band	turn(a-b)	turn(b-c)	turn(d-e)	L(a-c)	capacitor
name	AorB	MHz	turn	turn	turn	mycrohenry	picofarad
1.9	A	1.9	17	17	12	18	390
3.5	A	3.5	10	10	7	9.4	220
5	A	5	9	9	6	6.75	150
7	A	7	7	7	5	4.31	120
9	A	9	6	6	4	3.13	100
14	B	14	6	6	4	1.85	70
21	B	21	5	5	3	1.44	40
28	B	28	4	4	3	1.08	30
50	B	50	3	3	2	0.68	15
144	B	144	3	3	2	0.17	7
