UHF signal-generator
One day, as a next step of my hand make activity, I decided to make 430MHz transceiver. 430MHz transceiver includes some 430MHz amplifier in it*s receiving front end and it*s transmitting final. To tune these amplifier and band pass filter, I need UHF signal generator. Therefore I went to the electric shops on the Tokyo (AKIHABARA), and I asked the merchants in the store to sell me a cheap-UHF-signal-oscillator. But the merchant told me that he has no cheap UHF-signal-oscillator, because UHF signal generator is only professional usage. I understood that I have no way than to make it by myself.

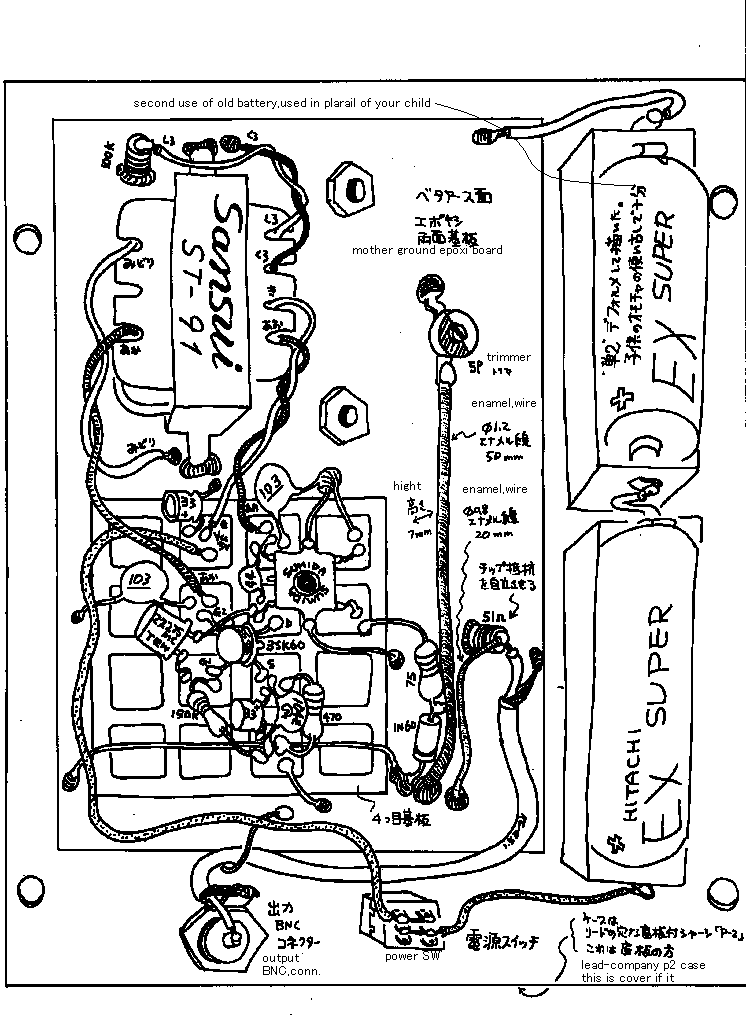

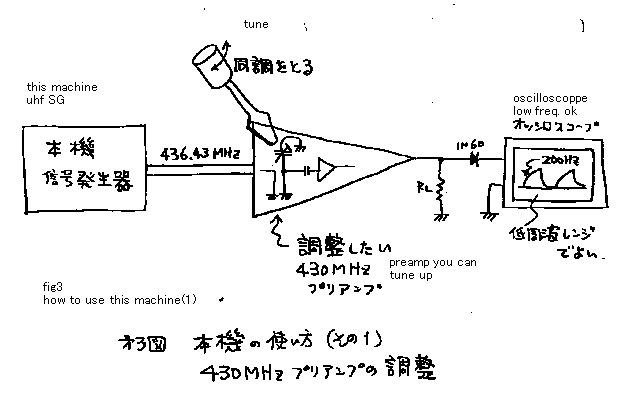

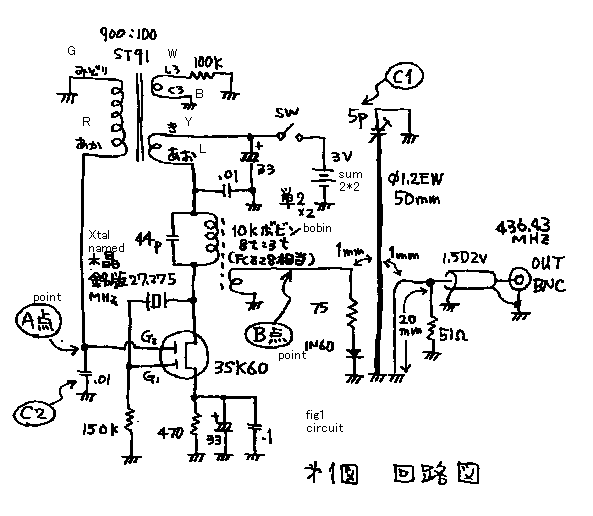

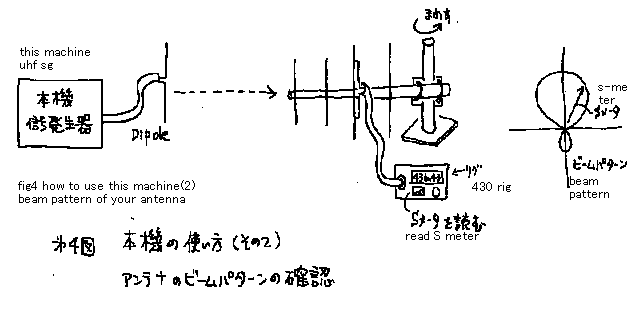

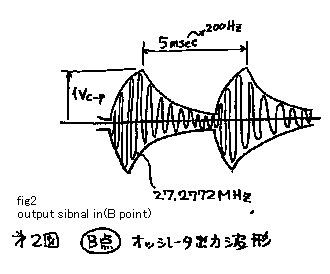

See fig 1. Double gate FET oscillate 27MHz signal by the crystal connected on G1 of it. By the way, besides, double gate FET oscillate 200Hz signal by the reaction transformer connected on G2 of it. Please see the output-signal of the oscillator (B point) indicated on fig 2. And after that, the signal is multiplied sixteen times by diode multiplier. Then, I can get 436MHz AM-modulated-signal at last. My original usage of this machine is indicated on fig 3. I have no material to observe the UHF signal directly. So I shall observe the signal by detecting with 1N60 connecting soon after the opposite amplifier. With such a poor system, I can tune the patting capacitor of the filter. I can make it sure about the action of the 430MHz amplifier. If amplifier has a self oscillation, the view of the wave on oscilloscope may be different from the figure in FIG2 and becomes some type of bad shape. I can know absolute gain of the amplifier. Second usage is indicated on fig 4. I can make the beam-pattern-figure of my antenna by this machine and 430-rig.


極超短波シグナル- ジェネレータ

極超短波シグナル- ジェネレータ
ある日,私は,430MHz トランシーバーを作ろうと思いました。トランシーバーには受信部にしろ昇進部にしろ、増幅器や共振機が要りますが、その調整の為には430MHzのシグナルジェネレーターがぜひ必要だと思いました。それで,秋葉原に行き,安価な極超短波シグナルオシレーター探しましたが,どこにもありませんでした。無い物は作るよりしょうがありません。用途は限られますが、一応430MHzのアンプにさえ使えれば良いという割り切りで作ってみました。図1をご覧下さい.
回路の働きを説明します。デュアルゲートFETのG1に水晶をつないで、27MHzを発振します。また、一方、同じFETのG2に、ドレインからトランスで正帰還をかけて、帰還発振器を組み,200Hzの可聴信号を発振させます。この信号で27MHzの信号は振幅変調される結果となります。デュアルゲートFTEオシレーターの出力信号をそのドレイからコイルを通じて取り出し,ダイオード逓倍器によって16逓倍されます。これで,振幅変調された436MHz信号を発生することができます。このマシンの元来の使い方を図3に示します。430MHzのUHFでは私のオシロスコープではもちろん計測が不可能なので、ダイオードで検波して観察する様にします。こんな、間接的な方法でも、たとえば、もし増幅器が,セルフな発振をしていれば,オシロスコープの観察波形が,もとの200Hzの変調波形で無く、ほかの悪い形で現れますので、増幅しているかどうかの確認はできます。また同時に,増幅器のゲインもおおよそ計ることができます。同調のピークも解ります。第2の使い方を図4で示します。この機械と430のリグを使って,アンテナのビームパターンを測定することができます。普通の送信 機の出力では、このような実験は何キロもはなれなければできませんが、この機械の場合には出力電力が小さい事が幸いして、数メートルでこの実験ができます。
