12BH7A two vacuum tube direct conversion radio

Sometimes I introduced on the Japanese CQ magazine that some vacuum tube can be used by 12VDC on its plate voltage. That of December 1992 I introduced pair of 6BM8; 7MHz super radio. That of September 1993 I introduced 12AU7 0-V-1 radio. That of May 1996 I introduced 6AJ8 DC radio. In this home page I will indicate the continuing production of this idea.

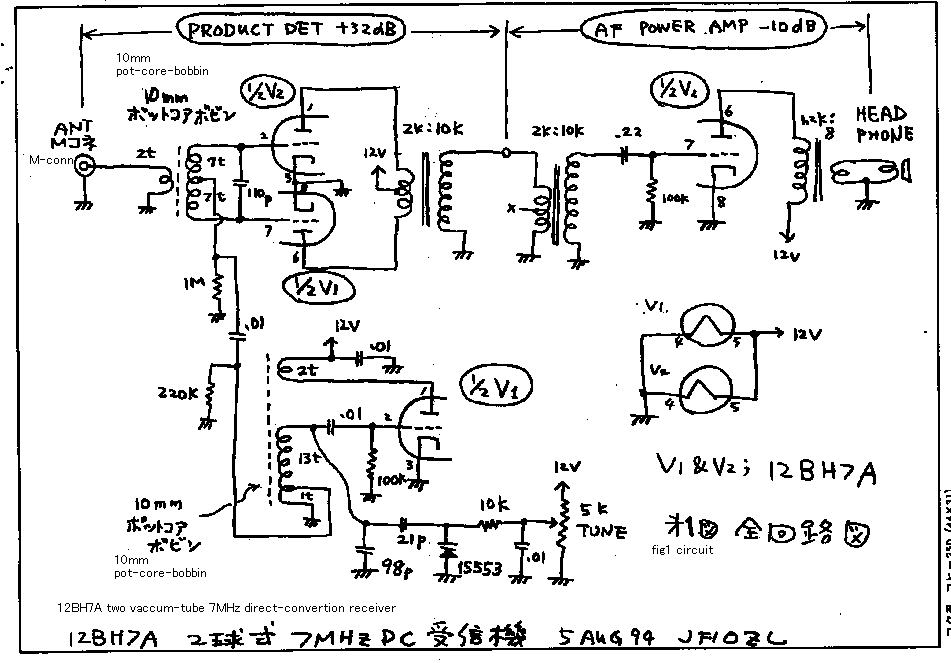

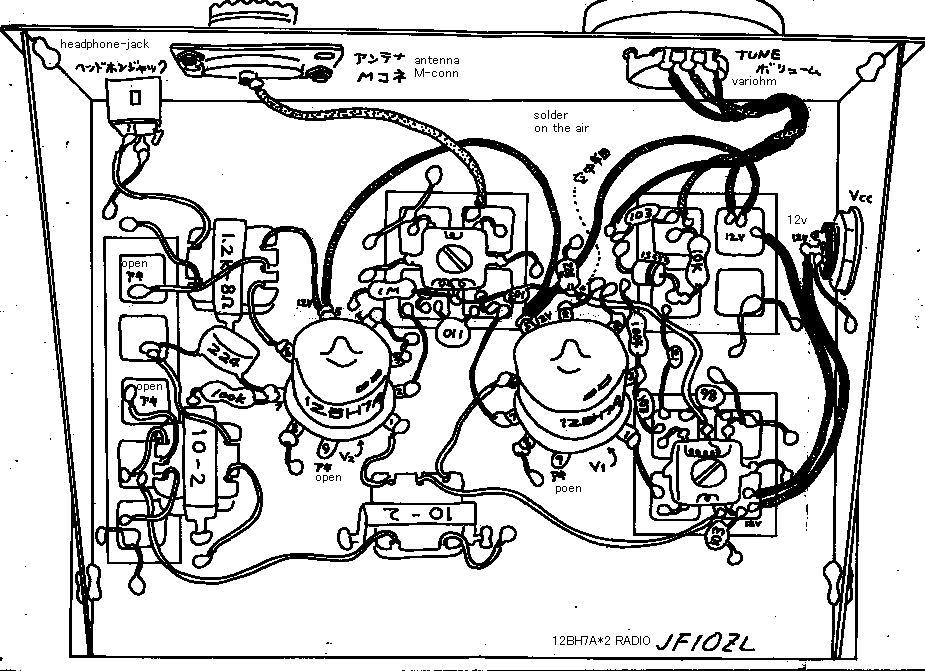

See fig 1! The oscillator is normal grid-tuned-feedback-oscillator. Direct converter is single balanced product-detector. It is tuned 7MHz. And it has only one stage of audio amplifier. This machine has total 22dB gain. So it needs full size dipole or some kind of good antenna to receive 7MHz SSB or CW amateur signal. Because it is constructed by balanced type detector, it has no QRM by 7MHz broad castings.

12BH7A 2球式真空管直接転換(ダイレクトコンバージョン)ラジオ.

ある種の真空管が,そのプレート電圧として、直流のたった12Vで使える事を最初にCQ 誌で示したのは私ではないかとおもっています。まあ、こんな工業的に利用価値の低い事を「最初」っていったってしょうがありませんし、真空管を開発したかたがたは、もちろんいろいろな電源電圧でテストされていたはずです。ともあれ、話がもどって、CQ誌での話ですが、12Vのプレート電圧の例として、私自身の発表で)1992 年12月号は,6BM8 * 2球の 7MHz スーパーヘテロダインラジオを紹介しました.1993年9月には,12AU7の0 V-1ラジオを示しました.1996 /5月号で6AJ8 DC ラジオを示しました.このホームページでは,このアイデアすなわち、12Vで普通の真空管を使う例としての別の作品を紹介します.図1 を見て下さい! オシレーターは,普通の格子同調負帰還発振器です.変換器は,シングルバランスド検波器です.それは,7MHzに同調しています.そして,検波信号は,1段のオーディオの増幅器に受け継がれます.このマシンは,総計の22dB ゲインを持っています.したがって,それだけの利得でアマチュア無線の信号を受信する為には,最低でもフルサイズダイポール程度の空中線が必要です.このマシンと我が家のダイポールアンテナで,7MHz のSSB,やCW信号を聞くことができました.このDCラジオは,平衡検波器によって作られているので,7MHz 放送による混信はありません.
