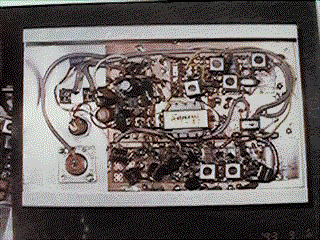

50.25MHz am simple transceiver----5025amph.gif
Simple and useful! 50MHz AM QRP transceiver *
On the book of "6m Handbook" in Japan, I informed about my project of 6M AM transceiver. That is real OZL style project. It uses many new strange idea. It uses double baransed mixer for AM modulation. But....

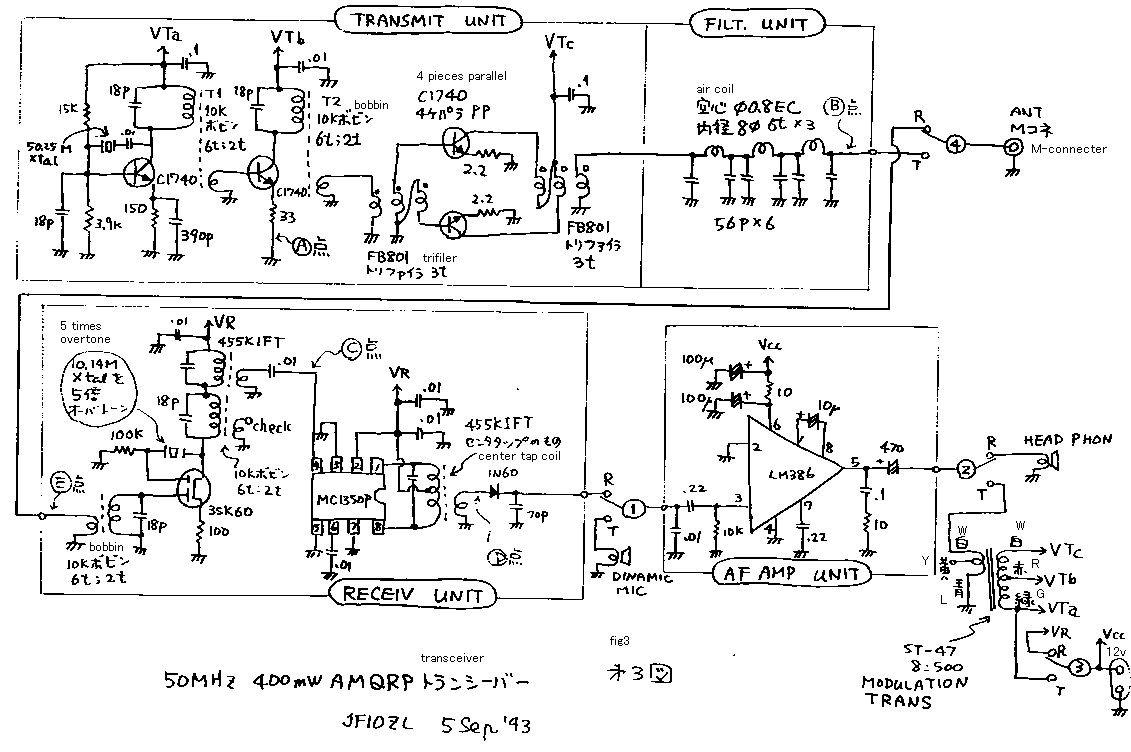

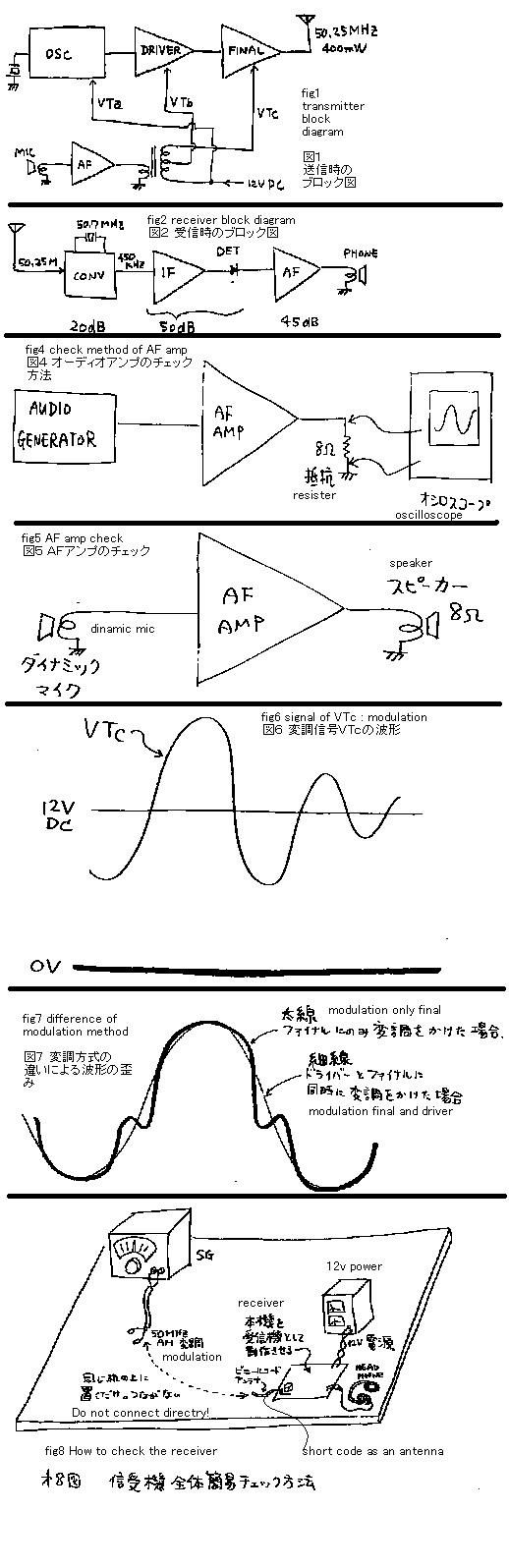

One day , when I talked with an OM on the air, we agreed that "AM transmitter must be made by final modulator!". Therefore I made this transceiver. See the figures! Fig1 and 2 are block diagram. Fig3 is circuit. *
I will explain about a transmitter. The crystal oscillator makes 50.25MHz signal. Driver and final amplifies this signal for 400mW power. If you cut (A) point and make keying , it becomes a CW transmitter. If you makes CW transmitter , joint a dummy load on (B) point! Tune a core of T1 and T2! If you have a receiver , you will be able to receive a strong signal on 50.25MHz. *
If you construct a CW transmitter , make a modulator and modulate a CW signal! A modulator is a type of an audio amplifier. It is made by LM386 audio AMP. If you make it , please test it like fig4! Pour an audio signal on the microphone terminal! Connect 8 ohms of a dummy load on the output terminal! If you do not have a signal generator, make a test like fig5! *
On the point of VTc , there appears a signal like fig6. This is a signal 12V DC with audio signal. If you use this voltage for the power supply of the CW transmitter, you can obtain a modulated signal. I tried to modulate only with final, the modulated signal has a distortion indicated like fig7. If you have an oscilloscope, please make the same experiment! *
The receiver is a single super heterodyne. 3SK60 constructs a self oscillating convertor. MC1350 constructs a IF amplifier. LM386 constructs an audio amplifier. The total gain of this receiver is 115dB. If you make IF AMP, please check it. Pour a 450kHz signal on the (C) point! Measure the signal come out on (D) point! Tune the core of the coil! Test this whole receiver like fig8! If you can receive a signal unless connecting the signal generator and receiver, it is OK. *

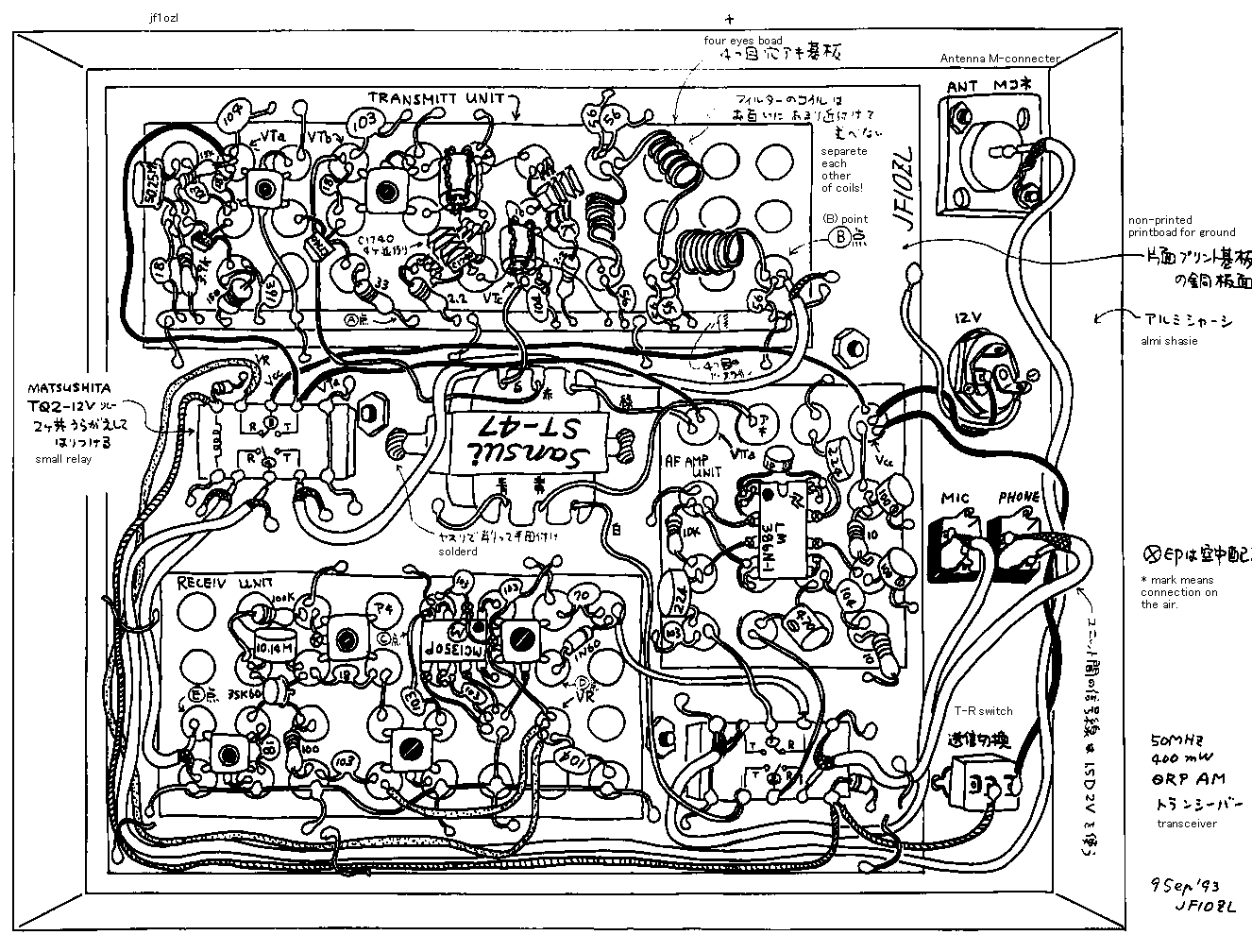

Connect the each circuit with a small relay and coaxial wires! Make case ! *
I used this transceiver on the hill for 2 hours. I made contact with 19 stations. Most far of them was 200km distances. In Japan AM can be used only 50MHz in these days. I do not know the circumstances on another countries.

作り易くて実用的な、50MHzAMQRPトランシーバー*
あるOMさんと、お空で話していて、「やっぱりAMは強電力変調だ!」という無根拠な合意に達してしまい、作ったのがこのトランシーバーです。ブロックを図1、2。回路図を図3に示します。*
まず、送信ブロックを作ります。オッシレーターで水晶発信器により、50.25MHzを発振します。これを、ドライバーとファイナルの2段で増幅して、送信出力400mWを得ます。ここまでの回路だけでも、例えば、ドライバーのエミッター{(A)点}をキーイングすれば、立派なCW送信機の出来上がりです。送信ブロックが出来たら、(B)点にダミーロードを付けて、出力が最大になる様にT1とT2のコアを調整してください。50MHzの受信機があれば、強力な信号が受信できるはずです。*
さて、CW送信機ができたら、これに変調をかけて、AM送信機にします。変調器は低周波パワーアンプなので、LM386を使いました。このユニットも単独で、図4の様に、入力に低周波シグナルジェネレーターの信号をいれて、出力に8オームのダミーロードをつないで、500mWの出力が出る事を確認しておきます。でなければ、図5の様に簡易的にでも確認しましょう。*
VTcには図6の様に、12Vの直流にマイクからの信号が重なって、出てきますので、これを、先ほど作った高周波送信機の電源として加える事によって、50MHzの信号が振幅変調されて出てきます。昔から、トランジスター送信機においては、ドライバーにも軽く変調をかける事が推奨されてきました。私も、ためしに、1kHZの正弦波をかけて、ファイナルのみに変調をかけてみた所、図7の様に歪みがでました。オッシロスコープをお持ちの方はぜひやってみてください。*
受信部は、シングルスーパーです。3SK50による自励式コンバーターと、MC1350Pによる、IFアンプにより70dBを得て、LM380によって電力増幅し、総合利得は115dBです。IFユニットを作ったら、入力(C)点に450kHZの信号を入れて、(D)点に増幅されて出てくる事を確認してください。うまく動作する様に各コイルのコアを調整します。受信機全体のチェックは、図8の様にしました。机の上にシグナルジェネレーターを置いて、受信ユニットと低周波ユニットを動作させておいて、シグナルジェネレーターと受信ユニットは電線でつながないでも受信ができれば合格です。*
ここまで出来れば、後は、送受信切り替えリレーを配線して、ケースにいれます。**
本機を持って、近くの峠(茨城県新治郡新治村:朝日峠300mH)で移動運用して、CQを出した所、三郷市、川崎市、大和市、沼津市等と2時間で19局との交信が出来ました。本当に簡単な割には、実用性は十分です。運用してみて判ったのですが、イメージ周波数が51.15MHzのFMに成るので、FMの混信を若干受けます。また、クリスタルフィルターが無いので、強力なSSBの混信もありますが、感度そのものは十分でした。AMは、50.50から50.60MHzで運用される事が多いのですが、よっぽど混んでいる時期でなければ、かえって50.25から50.30近辺でCQを出したほうが応答があります。多少勇気がいりますが、10年ほど前はこの辺で移動局がAM,SSB,CWを同じ周波数で運用していた物です。遠慮せずにCQを出して見ましょう。自作のAMで出ると、「待ってました」とばかりに、自作局が応答してくれます。
