Tape CQ'er. ** **

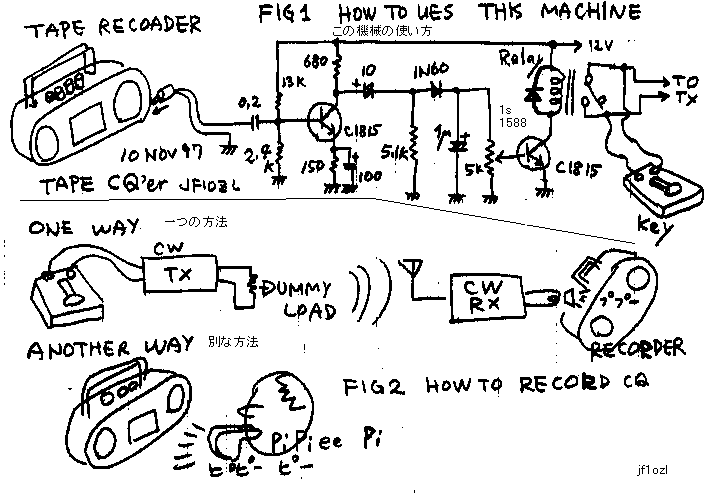

When I make local expedition on the hill with 50MHz-SSB, I make CQ with tape recorder. Instead of myself a tape recorder speaks to the microphone "CQ CQ this is JF1OZL/1 on Niihari-Gun". Also when I make CQ on my house with 7MHz-CW, I wanted to make CQ automatically. Therefore I made this machine. See fig1! The tape-recorder generates an audio signal like "dee da dee da dee dee da dee". After an audio AMP, Audio signal is changed to DC-voltage. And it drives a relay. And the relay is connected parallel the morse-key. See fig2! It indicates how to record CQ. One way is to use transmitter and receiver. Another way is to use a whistle. You may use some type of audio CW trainer. If you are rich enough to have two recorder, you can make the same another system to generate a message that " TNX UR CALL BACK UR SIG IS 59 / MY QTH IS TSUCHIURA / MY NANE IS KAZ / MY RIG IS HANDMADE 4W / PSE QSL VIA JARL / TNX NICE QSO / 73". But you must send the call sign by your key with yourself.
ADD:9Oct98:I made many QSO with this circuits. After that, I descoverd that input capaciter 0.2uF is to be changed for 3.3uF.

テープCQ発信器
近所の丘で50MHzSSBを移動運用をする時には,いつもテープレコーダーを使ってCQを出していました。私自身の代わりにテープレコーダーがマイクに向かって「CQ CQ こちらはJF1OZL/1新治郡」等としゃべっていました.いっぽう,生来ずぼらな私としては、家で7MHz-CWのCQ を出すときにも,自動的にCQ を出したかったわけです.それで,私は,この機械を作りました.fig1 を見て下さい! テープレコ−ダ−は,「ツートツート ツーツートツー」のようにオーディオシグナルを発生します.オーディオのアンプの後で,オーディオのシグナルは,直流電圧に変えられます.そして,それは,リレーをドライブします.そして,リレーは,モールスキーと平行に接続されています.fig2 を見て下さい! それはテープに,CQ を録音する方法を示します.送信機と受信機を使う事は,一つの方法です.もう一つの方法は,笛等を使うことです.何らかのオーディオCW訓練器を使ってもよいわけです.もしあなたが,2つのレコ−ダ−を持っていれば,CQの他に、もう一つのメッセージを発生する為に,このシステムをよけいにもう一つ作ってもよい訳です。それは例えば「TNX UR CALL BACK UR SIG IS 59 / MY QTH IS TSUCHIURA / MY NANE IS KAZ / MY RIG IS HANDMADE 4W / PSE QSL VIA JARL / TNX NICE QSO / 73」等と送信できます.しかし,信相手のコールサインだけはあなた自身とあなたのキーで送らなくてはいけません.
このシステムで半年ほど運用してみました。調子いいです。ただし、入力のコンデンサーは0.2μFでなく3.3μに変えたほうが、さらに調子良く動いてくれます。これに今日気が付きました。9oct98追加記載。
