Basic experment of heat sink-----heatph.gif
I have the experience to break the transistors with over power for many times. I know that the proper heat sink helps to make the Pc bigger. I made the experiment about the effect of heat sink. See the figure 1! Tune the base current! On the lower current of the base the hand of the ampere meter is static. But, when the current becomes more than a critical point, the current of the corrector becomes higher and higher, second by second. I judges then the transistor becomes the area over Pc. I examined this Pc with tree types of heat sink. Pc=Vcc*Ic .
1.Pc was 600mW without heat sink.

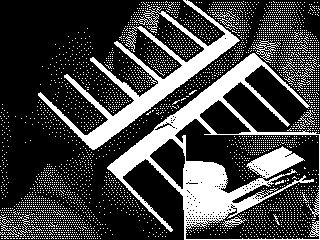

2.Pc was 700mW with small plate indicated on the right side of the photo. The size of the plate was 10*50*0.2mm.
3.Pc was 1200mW , when I make sandwiches by a transistor and pair of heat sink. The shape of this sandwiches is shown on the left side of the photograph. The size of this heat sink is about my parm.
The catalogue Pc of this small transistor is 400mW. I got the result that the big heat sink makes the PC twice of without heat sink. The small heat sink has small benefit.



ヒートシンク(放熱器)の基礎的実験

私は,これまで多くのトランジスターを過入力により壊してきました。始めの内はバイアスのかけかたが良く分からずに、次は放熱器を使うべき電源等で十分な放熱をせずね、最近はすこしあたためぎみで使った方が高周波での利得があがるので、かなり故意に、それぞれトランジスター君達にずいぶん無理をさせてきました。しかし、最近では、適当な大きさのヒートシンクを使えば,Pc(許容コレクタ損失、すなわちそのトランジスターが消費出来る電力の最大値)をヒートシンクが無い場合よりも、より大きくできることが、体験的に判っています。体験的にはヒートシンク無しで壊れたのが、有りで壊れなくなるので、わかっていますが、ここではもうすこし定量的に,ヒートシンクの効果について改めて実験をしてみる事にしました。図1 をご覧下さい。 ボリュームでベースの電流を調節します。 ベース電流が低い間は,アンペアメーターの針は,ただしくベース電流のhふぇ倍にとまって、静止しています。しかし,だんだんコレクター電流を増やしていって、コレクター電流が,あるポイント以上になると,それは,時事刻々と勝手に高くなってゆきます。すなわち、これがサーマルランンウェーと呼ばれる現象のはじまりです。その時トランジスターが,最大コレクター損失(Pc) を越えた領域にあると定義します。三種類のヒートシンクでこのPc を測定をしました。
実際に測定するのは図でVccとIcでその時の積が最大コレクター損失、すなわち、Pc = Vcc * Icです。
1.ヒートシンク無しではPcは600mWでした。
2.写真の右側で示された小さな鉄片の放熱器付きでは、Pcは700mW でした.鉄片の大きさは,10 * 50 * 0.2mmでした。実は鉄片は、カッターの部品です。
3.トランジスターとヒートシンクによってサンドイッチ作ったときには,Pcは1200mW でした。このサンドイッチの形を,写真の左側にお見せします。このトランジスターのカタログ上の Pc は,400mW です。

****実験のまとめ***
ヒートシンクが着かない設計の小信号用トランジスターに、大きなヒートシンクを付ければ,カタログの2倍のPCが得られます。小さいヒートシンクでは,あまり効果が期待尾できません。
