Multi video adaptor.

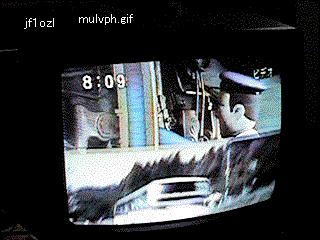

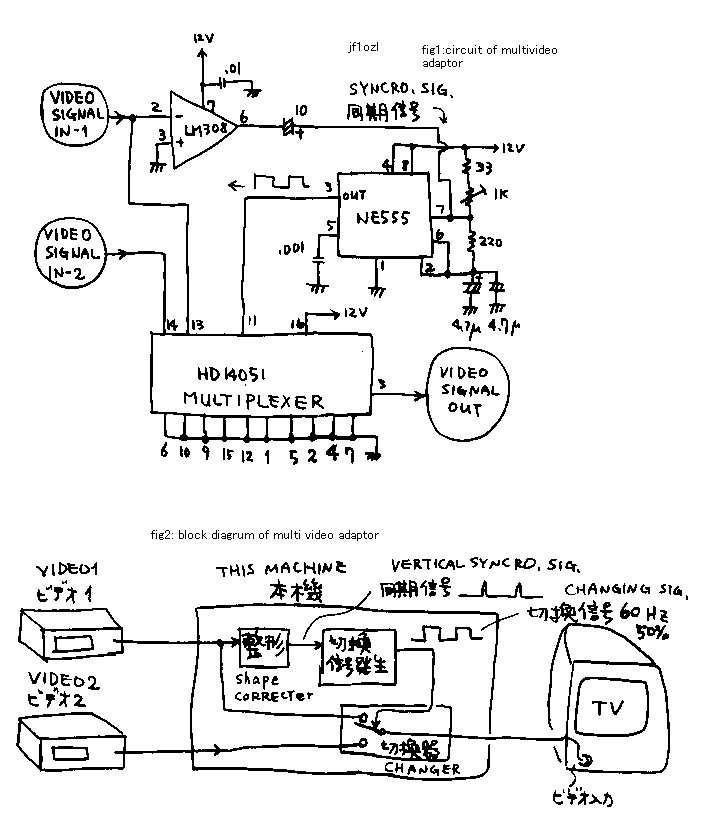

Many types of multi video TV is sold in the electric shop. They can display some channel of TV on one display. I made it. See fig2! This machine changes two video signal to one combined signal. NE555 makes 60Hz 50% duty signal. This signal controls an analog multiplexer. Multiplexer Changes the connection of TV to the video1 and to the video2. You can see the photo. But, to frankly saying, the vertical-synchronous of TV is not so steady.

マルチビデオアダプター.
近頃電気屋さんで売っている多くのテレビがマルチテレビです.それらは,複数のテレビのチャンネルを一つの画面に表示することができます.私は,それを作りました.fig2 を見て下さい! このマシンは,2つのビデオシグナルを1つの 結び合わせられたシグナルに変えます.NE555 は,60Hz 50 パーセントディユーティー信号を発生します.このシグナルは,アナログマルチプレクサーをコントロールします.アナログマルチプレクサーはビデオ1およびビデオ2の信号から,テレビのビデオ入力へいく信号をつなぎかえます.写真をご覧ください.しかし正直言って,その垂直同期は,あまり確実ではありません.
