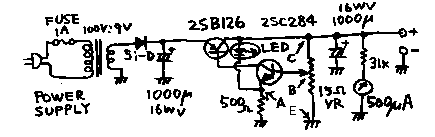

On last weekend , when I arranged the stock room , I discovered my little power supply. I made it , when I was 13 years old. I made many small projects with that power supply on my young age. For the beginner of hand mader , I will show you this power supply. See the circuit! Small power transformer supplies 9V AC. Silicon diode passes through only plus side of AC. The 1000 micro farad capacitor stocks the electron. It becomes 12V DC. But this power supply includes many ripple on this point. If I used such a power supply, I could hear many hums from our radio. Ripple filter circuit made by two transistors reject the ripple. The another 1000 micro farad capacitor reject ripple again. A small meter indicates the voltage output.
I will explain about the movement of the ripple filter.
I define some symbols as follows.
Ve: Voltage between A point and E point=voltage drop of 500 ohm resister
Vo: Voltage of C point = outpot voltage
Vb: Voltage between B point and E point
n: radius of the variohm ( bigger than 0, smaller than 1)
The LED's voltage drop becomes 2V in any way. Therefore the next expression is known.
Ve=Vo-2 ******(1)
The base oftransistor's voltage drop becomes 0.6V in any way. Therefore the next expression is known.
Vb=Ve+0.6 ******(2)
The variohms voltage drop becomes porposional to the radius of it's shaft. Therefore the next expression is known.
Vb=n*Vo *******(3)

Input (2) to (3)
Ve+0.6=n*Vo ****(4)

Input (4) to (1)
Vo-2+0.6=n*Vo
Vo-1.4=n*Vo
(1-n) Vo= 1.4
V0=1.4/(1-n) ***(5)

From expression (5) , I know as follws.
1. When I turn the variohm to the ground side, n becomes 0. Therefore Vo=1.4

2.When I turns the variohm to the center of it's radius, n becomes 0.5. Then V0=2.8V

2.When I turns the variohm to the C point of the figure , n becomes 1. Then V0 becomes infinite. But as actual, this condition means the perfect ON of the NPN transistor. Therefore the circuit can not act as effective filter any more. The actual maximum output voltage of this circuit is about 10V.

I used small power transformer . It is smaller than my fist. Therefore the maximum current output of this machine is only 100mA. I used the aluminium case for the heat sink of the NPN power transistor. If you want to make more powerful power supply, you must use more big transformer and more big heat sink.(The power transistor of this gear 2SC126 was power germanium transistor.)
