Wireless Morse trainer

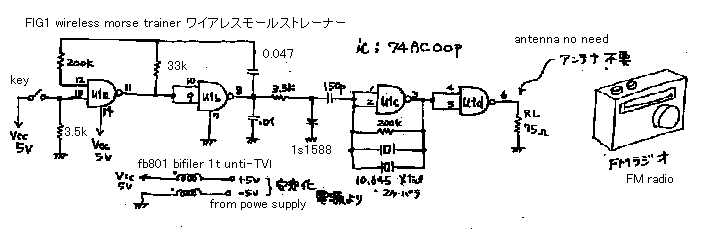

See fig1! When key is ON, U1a and U1b oscillates with 800Hz. 8 pin of U1b become ON and OFF cyclic about 1.2m second. When 8 pin is ON, the diode=1s1588 turns ON. Else it become OFF. On the other hand,U1c oscillates 10MHz with crystal. 8 times overtone of them is heard by 80MHz FM-radio. Because input capacitance of this oscillator is changed by 800Hz, the frequency of it changed by the same timing. Therefore you can hear the tone on the FM radio. And on the timing of key-OFF, the signal has no tone. So radio is silent. This IC=74AC00 can operate very high frequency over 20MHz. You can make training of Morse code with this machine. Do not connect the antenna to this machine! It has no need.

If you want to change the tone , you should change the 0.047uF on 8 pin of U1b. If you want to change the frequency on 80MHz , you should change the crystal. If you want to change the depth of modulation , you should change the 150pF of 1 pin of U1c.


無線 モールス訓練器


図1 をご覧下さい。 キーが,オンの時は,U1a とU1b は,800Hz で発振します。1.2ミリセカントで周期的にU1bの8番ピンがオンオフします。それがオンのときには,ダイオード= 1s1588 はオンます。そのほかのタイミングではオフになります。それで、U1cの入力容量は800Hz周期で150pF変動する事になります。その一方で,U1cと水晶は10MHz を発振します。その8 倍高調波が,80MHzFMラジオで受信できます。この発振器の入力端の静電容量が,さきほど説明した様に800Hzで変化するので,発振周波数も800Hzで周波数変調されます。それで,FMラジオで変調音を聞くことができます。また,キーがオフの時は,信号は,無変調ですので,ラジオからは,なにも音がしません。このIC( 74AC00 )は,20MHz を越えた高周波を扱うことができる高速ICです。この機械でモールスコードを練習することができます。このマシンにはアンテナを結ばないで下さい。もし,トーンを変えた時は,U1bの8ピンの0.047uF を変えてみてください。もしたとえばたまたまこの発振器の周波数とお近くの放送が混信する等の理由で、80MHzの送信周波数を変えたければ,水晶を変えてください。もし,変調の深さ(デビエーション)を変えたければ,U1cの1ピンの150pF を、発振が止まらない範囲で大きくしてください.
